Wann der LS-Schalter (Sicherungsautomat) mit der Auslösecharakteristik B auslöst: Beispiel 1 zum Ablesen der Auslösezeit aus den Kurven.

Hallo liebe Niesnutzer! Beispiele erhellen immer den Sachverhalt. Hier also ein Beispiel dazu, wie man die Auslösezeit eines Leitungsschutzschalters richtig abliest. Viel Spaß damit und denkt dran: Schreibt eure Fragen und Vorschläge für die nächsten Videos in die Kommentare unter die Videos bei Facebook, Youtube oder direkt hier auf sprichUeberTechnik.de.

Auslsekennlinien von Leitungsschutzschaltern richtig ablesen – kostenloses Lernvideo

Untertitel (kompletter gesprochener Text aus dem Video)

Mit diesem Text kannst Du Deutsch lernen oder Deine Sprackenntnisse verbessern. Öffne ihn einfach neben dem Video und lies mit. Er ist für Niesnutzer mit Sprachschwierigkeiten. Natürlich kann er auch von Hörgeschädigten verwendet werden.

Wie benutze ich diese Kurve, um vorherzusagen, wie schnell ein Leitungsschutzschalter auslöst?

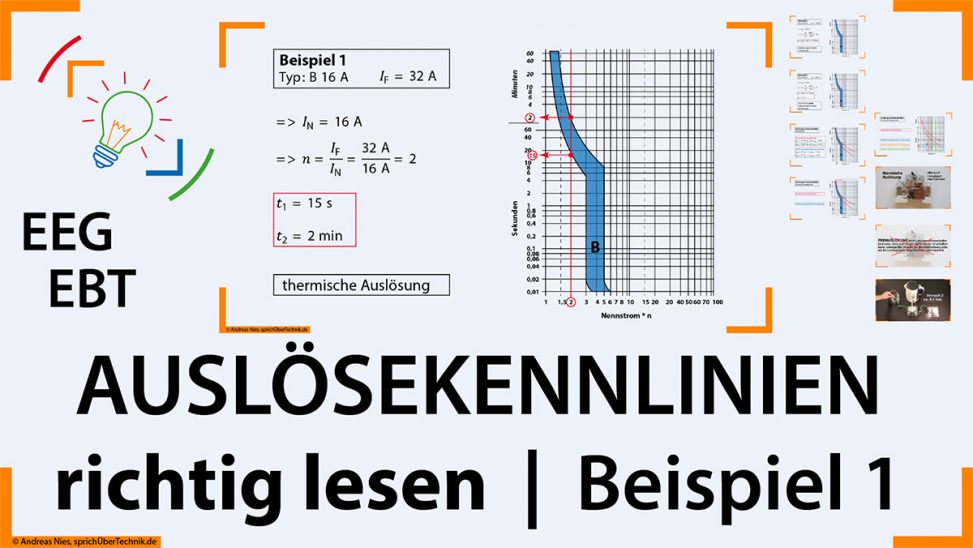

Beispiel 1: Ich habe einen Leistungschutzschalter Typ: B 16 Ampere und ich habe einen Fehlerstrom von 32 Ampere. I_N von dem Leitungsschutzschalter ist also 16 Ampere und die Auslösecharakteristik ist B. Das heißt, die Auslösecharakteristiken D und C kann ich hier schon mal ausblenden. Der Faktor zwischen dem Nennstrom und dem Fehlerstrom ist gerade der Faktor 2. Also ich teile den Fehlerstrom durch den Nennstrom und dann merke ich, es fließt gerade doppelt soviel wie der Nennstrom. Diesen Faktor 2 finde ich in meinem Diagramm hier unten. Von da aus muss ich jetzt nach oben loten, hier mal mit so einer roten Linie.

Dann sehe ich, es gibt zwei Schnittpunkte (die beiden roten Punkte) mit der Auslösecharakteristik B. Diese beiden Schnittpunkte lote ich jetzt nach links rüber und kann dann ablesen, dass z.B. in 15 Sekunden der Leitungsschutzschalter frühestens auslöst. Also t1, die früheste Auslösezeit sind mindestens 15 Sekunden. Man kann auch noch ablesen, dass in 2 Minuten der Leitungsschutzschalter spätestens auslöst. Das heißt t2, die späteste Auslösezeit ist 2 Minuten. Das ist das richtige Ergebnis für dieses Beispiel. Also der Leitungsschutzschalter löst frühestens in 15 Sekunden, spätestens aber in 2 Minuten aus.

Wie hat die Auslösung jetzt stattgefunden? Da gibt es ja schon ein Video, wo ich prinzipiell erkläre, welche Auslösemechanismen so ein Leistungsschutzschalter überhaupt hat. Das verlinke ich mal hier, aber ich zeige es auch gerade in diesem Video nochmal. Hier sind die Kurven von der thermischen Auslösung. Und diese Kurven werden ja hier geschnitten, das bedeutet unser Leitungsschutzschalter hat hier thermisch ausgelöst.
